一、產品簡介

       ZBF系列多濾芯反沖洗過濾器（簡稱ZBF過濾器），是SUFilter蘇濾公司自主研發設計的新一代自動反沖洗過濾系統，內部集成多支縫隙型濾元，當濾元堵塞時，獨特的反沖洗轉臂將濾元逐組反沖洗。ZBF過濾器作為高端的自動反沖洗過濾器，是專為將品質與極高可靠性作為重要考慮因素的客戶設計，采用品質的關鍵部件（如濾元、減速電機、反沖洗控制系統等）精心設計構成。

　　ZBF過濾器具有區別于普通自動反沖洗過濾器的突出優勢，采用極其堅固耐用的V-SLOT縫隙型濾元，表面縫隙寬度均一，單機超大過濾面積，可低表面流速精細過濾，單機超大流量可達8000m3/h，極高可靠性,可勝任較惡劣水質，如含油泥狀雜質、軟性粘性雜質，較高雜質含量，少量毛發及纖維類雜質。

　　ZBF系列自動反沖洗過濾器能夠?yàn)V除各種水及低粘度液體（如機加工冷卻劑）中的固體顆粒雜質，以滿足系統運行及下道工藝對液體潔凈度的要求，也可用于保護下游關鍵設備免于顆粒堵塞、磨損或結垢，提高關鍵設備運行效率與壽命。ZBF過濾器能夠全自動在線連續過濾，降低了停機成本、維護成本和人力成本，是水及水性液體過濾的先進解決方案。

       ZBF系列自動反沖洗過濾器過濾精度50-2000微米，進出口尺寸2"-24"。

二、產品特點

 1、產品描述

●自清潔自動過濾器

●固體顆粒與低顆粒的分離

 2、流體濾芯技術

●錐形濾芯

●楔形間隙精度：50至3000μm

●燒結篩網：25至60μm

 3、產品優勢

●自動反沖洗減少經營成本

●等速過濾和反沖洗提供更高的效率

●流量?jī)?yōu)化的外殼設計

●反沖洗期間濾液流動不中斷

●脈沖輔助反沖洗

●各種控制變量單獨可調控制參數

●適用于多種液體和大流量處理

●過濾單元的選擇

●可變法蘭位置（出入口和排污口的位置及距離可定制）

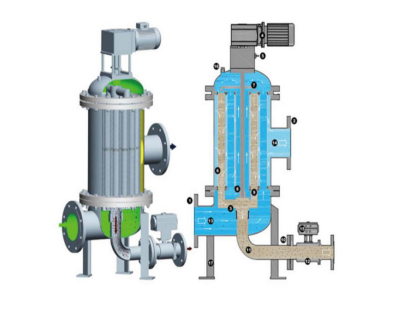

 三、工作原理

  [ 過濾過程 ]

液體從進口流入，部分液體直接從濾元下端流入，透過濾元內表面在出口流出。顆粒雜質被攔截在濾元內表面，累積成濾餅，使進出口之間壓差逐漸變大，表明濾餅達到一定厚度，此時濾元通量逐漸減小。

  [ 反沖洗過程 ]

當達到設定壓差或時間，反沖洗動作啟動，減速電機驅動反沖洗轉臂對準一支濾元，連接到排污收集口，打開反沖洗閥，將濾元與排污管接通，濾元外側與排污口之間的壓差驅使濾出清液反向沖洗濾元內表面濾餅，排入排污管道。一支濾元反沖洗完畢后，關閉反沖洗閥，清洗轉臂對準下一支濾元進行反沖洗。所有濾元被逐支反沖洗后，整個過程完成。

  [ 定位功能]

減速電機驅動轉軸上安裝有定位盤及清洗轉臂，定位盤上的每個定位齒尖分布與每根濾元完全對應，清洗轉臂與其中一個孔定位對應，定位齒尖到達定位傳感器感應通道時，定位傳感器輸出信號使電機停止轉動，清洗轉臂已對準一支濾元，反沖洗閥打開數秒后關閉，清洗完成，電機繼續運轉，下一個定位孔再次將定位傳感器導通，電機停止后清洗下一支濾元。
